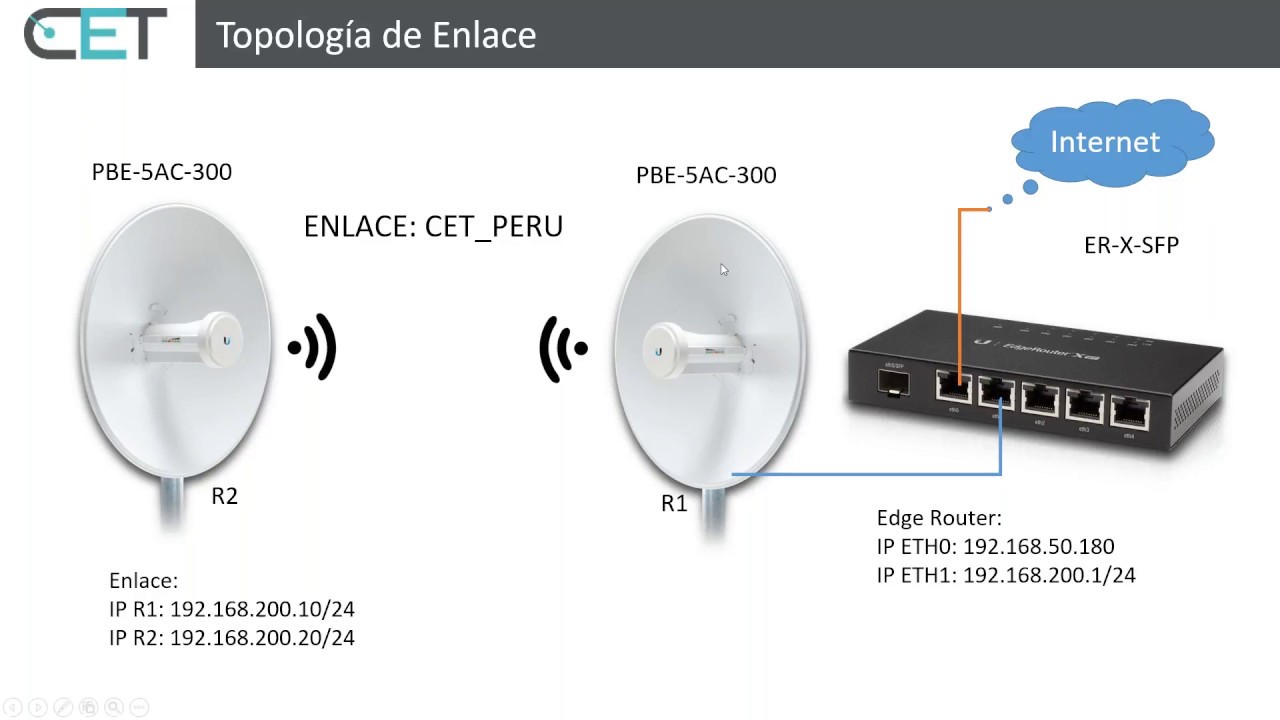

CONFIGURACION DE ENLACE PUNTO A PUNTO WISP

Descripción

Diseño de Red WISP Centralizado

La topología de red común para implementar una red WISP requiere una ubicación central, el Centro de Operaciones de Red (NOC) para las funciones de negocios de control de acceso, aprovisionamiento, activación y facturación.

La topología centralizada no es eficiente. El protocolo TCP/IP junto con los servicios DHCP crea una cantidad considerable de tráfico “administrativo” que fluye a través de toda la red; WISPs prefieren implementar el protocolo PPPoE para minimizar el tráfico “administrativo”.

El NOC requiere que todas las torres inalámbricas estén conectadas a la ubicación del NOC, lo que implica un gasto adicional de construcción y una mayor complejidad de la red del sistema de distribución inalámbrico.

Se requiere una gran inversión inicial para construir el NOC con torres conectadas al sitio central a través de una red de distribución inalámbrica punto a punto antes de poder inscribir a los suscriptores.

La figura muestra el diseño de la red WISP centralizada:

Diseño de red WISP distribuido utilizando easyWISP

El diseño de la red distribuida es simple y eficiente. Se instala un gateway easyWISP de bajo costo en cada torre punto a multipunto (PtMP). La torre PtMP proporciona un enlace inalámbrico a cada radio del Equipo de Premisa del Cliente (CPE) del suscriptor. Al tener un gateway ubicado en cada torre (topología distribuida), se puede implementar el protocolo TCP/IP con servicios DHCP. Un enlace de punto a punto (PtP) inalámbrico o de linea fíja conecta la torre al punto de presencia (PoP) más cercano del proveedor de servicios de Internet (ISP).

El costo de la inversión es bajo porque el gateway easyWISP de la torre es económica y es el único costo de administración de la red. El sitio de la torre se puede conectar directamente a un ISP a través de un enlace PtP para el acceso a Internet, eliminando los enlaces de backhaul al NOC.

La tecnología de administración easyWISP y cloud4WISP reemplaza el costo y la complejidad del NOC. No se cobra una tarifa mensual por el servicio cloud4WISP, ya que el servicio vitalicio se incluye con cada controlador easyWISP.

La fiabilidad del sistema distribuido es mucho mayor que el diseño centralizado. Un fallo en un componente no paralizará toda la red. El diseño de easyWISP/cloud4WISP es completamente redundante. Los controladores easyWISP operan de forma autónoma de cloud4WISP. Un fallo de easyWISP solo afectará a la torre a la que está conectada.

La figura muestra el diseño de red WISP distribuido:

Ventajas de la topología distribuida en la nube

Muchas personas tienen la energía y el tiempo para iniciar un WISP pero no pueden hacerlo porque no tienen las habilidades técnicas y no tienen el capital de inversión para construir un sistema de red centralizado. La topología de red distribuida proporciona un camino para que las personas con conocimientos y recursos financieros limitados puedan construir un negocio WISP exitoso. ¿Cómo es esto posible?

• La tecnología de red distribuida que utiliza la solución easyWISP es plug and play, no se requieren conocimientos técnicos de redes. El propietario del WISP debe poder instalar y configurar la radio PtMP y las radios CPE. El propietario del WISP también debe poder instalar un enlace inalámbrico punto a punto (PtP) para conectar la torre al punto de presencia (PoP) del ISP.
• La topología de red distribuida con administración en la nube no requiere la inversión del NOC; La consola de administración en la nube de cloud4WISP es el Centro de Operaciones de Red “virtual”. Además, no se requiere la infraestructura de red para realizar el backhaul de las torres al NOC.
• La inversión inicial es el costo de instalar una radio PtMP además de una antena en una torre, el costo del controlador de acceso easyWISP y el costo inicial del backhaul de Internet a la torre. Cada suscriptor requiere una radio CPE además de una instalación de router inalámbrico. El costo del servicio de administración cloud4WISP se incluye con el controlador de acceso easyWISP. El costo de todo el equipo requerido en la torre es menos de $1000.
• El WISP puede comenzar a contratar suscriptores tan pronto como la radio PtMP se instale en la torre y se conecte a Internet a través del backhaul, que puede ser un enlace inalámbrico o de línea fija. El tiempo entre comenzar el negocio y ver los ingresos puede ser tan corto como unos pocos días, en comparación con unos pocos meses para la topología centralizada.
• El WISP puede expandir la red de manera incremental al agregar nuevas torres de radio PtMP. No hay límite en el número de gateways easyWISP que pueden ser administradas por una cuenta cloud4WISP.
• La plataforma easyWISP/cloud4WISP es altamente escalable; se puede expandir desde una única torre PtMP con unos pocos suscriptores a una red con miles de torres y cientos de miles de suscriptores. El WISP no perderá ninguna inversión al aumentar la base de suscriptores.

Instalación del sitio de los suscriptores

Cada radio CPE del suscriptor se comunica con la radio PtMP de la torre, que está conectada al controlador easyWISP. La radio CPE se autentica a través de Internet mediante el controlador easyWISP. La radio CPE se conecta a un router inalámbrico dentro de la casa u oficina para proporcionar acceso inalámbrico y por cable a Internet a los usuarios.

Enlaces de backhaul del sitio de la torre

El sitio de la torre se puede conectar a un sitio de punto de presencia (PoP) del ISP a través de un enlace de radio PtP. La autenticación del suscriptor se produce en el sitio de la torre, por lo que no hay sobrecarga de tráfico de autenticación a través del circuito de backhaul. El único tráfico administrativo son los comandos administrativos poco frecuentes de cloud4WISP al controlador easyWISP, y la información de uso de easyWISP a cloud4WISP.

Instalación hotspot

Una instalación de hotspot es un caso especial de la instalación del suscriptor. Los usuarios de hotspot no están registrados en la base de datos de suscriptores y cuando un usuario de hotspot se conecta, el dispositivo no se reconoce. Una pantalla de login se presenta al usuario y es configurada por el WISP como un gateway de pago u otra configuración. Un solo controlador easyWISP puede administrar tanto a los suscriptores registrados como a los usuarios de hotspot simultáneamente. Sin embargo, la configuración del punto de acceso inalámbrico es diferente; la radio PtMP del suscriptor está encriptada, pero la radio PtMP del hotspot no lo está.

Instalación en edificios multi-inquilinos

Debe instalarse una radio CPE en un edificio que tenga múltiples suscriptores.Esto podría ser un edificio de apartamentos, un edificio de oficinas para múltiples inquilinos o un edificio administrado por una asociación de condominios. Se debe instalar un controlador de acceso easyWISP en el edificio multiusuario y se debe proporcionar un router inalámbrico para cada suscriptor. El router inalámbrico se registra con cada registro de base de datos cloud4WISP del suscriptor.

Suscripciones multi-nivel

El sistema easyWISP/cloud4WISP permite al WISP ofrecer una estructura de datos/precios de múltiples niveles al suscriptor. El precio de niveles múltiples tiene dos ventajas:

• Permite al WISP ofrecer un servicio básico de bajo costo para suscriptores con recursos financieros limitados.
• Permite al WISP maximizar los ingresos de un recurso limitado, la velocidad de conexión de datos del ISP a la torre.

El WISP puede determinar los niveles ofrecidos a los suscriptores y establecer el nivel seleccionado en la base de datos del suscriptor. Algunos ejemplos de niveles son:

• Nivel 1: velocidad de descarga de datos 1Mb/s, velocidad de subida de datos 100Kb/s, cargo mensual $5.
• Nivel 2: velocidad de descarga de datos 5Mb/s, velocidad de subida de datos 500Kb/s, cargo mensual $15.
• Nivel 3: velocidad de descarga de datos 10Mb/s, velocidad de subida de datos 1Mb/s, cargo mensual $25.
• Nivel 4: velocidad de descarga de datos 20Mb/s, velocidad de subida de datos 2Mb/s, cargo mensual $45.

Los dos componentes de información, velocidad de datos y cargo se registran como parte del registro del suscriptor. EasyWISP descarga las velocidades de descarga y subida desde cloud4WISP al activar la radio CPE para el suscriptor.

No hay límite para el número o los tipos de niveles que el WISP puede ofrecer a los suscriptores. La estructura de niveles está determinada por el WISP que establece las velocidades de los datos y los cargos por las velocidades de los datos en el registro del suscriptor.

Suscriptor WISP prepago/pospago y login de hotspot prepago

EasyWISP/cloud4WISP está diseñado para administrar tres tipos de usuarios, los suscriptores registrados que están configurados para prepago o pospago, y usuarios anónimos que se conectan a un hotspot.

EasyWISP siempre reconoce a un suscriptor y lo conectará a Internet después de verificar el estado de pago del suscriptor. La única ocasión en que un suscriptor verá una página de login es cuando vence el pago mensual. Cuando un usuario de hotspot se conecta por primera vez a la red inalámbrica, el dispositivo no se reconoce y, por lo tanto, aparece la pantalla de login de visitante. El WISP puede configurar la pantalla login para solicitar el pago, o seleccionar una de las otras cinco configuraciones.

Inversión de WISP tradicional y costos operativos

Muchos sistemas de administración WISP requieren que el WISP pague cargos mensuales o anuales, generalmente calculados por suscriptor, o por bloque de suscriptores. Por lo tanto, a medida que el negocio de WISP crece, también crecen los gastos mensuales.

El WISP tiene una alternativa al pago de cargos mensuales: construir un centro de operaciones de red (NOC) con servidores que ejecuten software de código abierto, RADIUS para la autenticación de suscriptores y un WISP abierto para la administración y facturación de la red. El WISP también tendrá que escribir scripts de router para implementar la autenticación del suscriptor a nivel de red.

Construir un NOC utilizando un software de código abierto gratuito tiene un costo significativo para la compra y el mantenimiento de los servidores, y requiere un profundo nivel de experiencia.Este enfoque es empleado por muchos WISP, donde los propietarios tienen el conocimiento técnico para construir dicho sistema y el capital de inversión. Desafortunadamente, los potenciales dueños de negocios WISP que no tienen el conocimiento técnico y el capital de inversión no pueden tomar esta ruta.

No hay gastos corrientes por suscriptor

Nuestra investigación de mercado nos dijo que muchos propietarios de negocios WISP potenciales no quieren pagar cargos mensuales, pero no tienen las habilidades para construir y operar una solución de NOC personalizada utilizando software de código abierto. El sistema easyWISP y cloud4WISP ha sido diseñado para no tener cargos continuos, sin cargos mensuales, sin cargos de software y sin cargos por suscriptor. Esto fue posible gracias a tres desarrollos técnicos

• Cloud4WISP ha desarrollado una tecnología de alojamiento en la nube a un costo mucho menor que las alternativas actualmente disponibles en el mercado.
• El controlador easyWISP incluye una suscripción de por vida a cloud4WISP como parte del precio de compra. Todas las actualizaciones de firmware son gratuitas durante toda la vida útil del producto.
• El costo del controlador easyWISP se redujo drásticamente con el desarrollo de tecnología avanzada de chips de bajo costo y alto rendimiento.

easyWISP opera con cualquier tipo de equipo inalámbrico

Los controladores easyWISP operarán con cualquier tipo de punto de acceso inalámbrico y radios de clientes. El único criterio para el equipo inalámbrico es que cada unidad inalámbrica tenga una dirección MAC y se le puede dar una dirección IP de administración. No se requieren funciones adicionales como el Sistema de Distribución Inalámbrico (WDS). Esto significa que el WISP puede construir una red inalámbrica utilizando un equipo inalámbrico de muy bajo costo, lo que reducirá aún más los costos de inversión del WISP.

Los productos inalámbricos se pueden implementar de diferentes fabricantes y usarse juntos en la misma red. Esto garantiza que el WISP siempre tenga acceso a los productos de menor costo, independientemente del fabricante.

La capacidad de trabajar con cualquier tipo de producto inalámbrico también protege la inversión del WISP. Cuando un dispositivo inalámbrico falla, puede ser reemplazado por cualquier otro tipo de dispositivo inalámbrico. El uso de dispositivos inalámbricos no depende del fabricante.

Resumen de las ventajas de easyWISP

easyWISP ofrece muchos beneficios tanto para los WISP nuevos como para los establecidos, al reducir drásticamente el costo de la inversión en comparación con cualquier otra solución técnica. Ahora es posible que una persona con habilidades técnicas y recursos financieros limitados inicie un WISP y acelere el tiempo de implementación y la generación de ingresos subsiguientes. easyWISP tiene varios diferenciadores importantes en comparación con la tecnología de implementación WISP convencional, que se enumeran a continuación:

• Al tener un gateway ubicado en cada torre (topología distribuida), se puede implementar el protocolo TCP/IP con servicios DHCP sin el problema de un gran volumen de tráfico “administrativo” que fluye a través de toda la red de distribución inalámbrica.
• El sitio de la torre se puede conectar directamente a un enlace DSL o de línea fija, o a través de un enlace inalámbrico PtP al punto de presencia (PoP) de acceso a Internet del ISP más cercano.
• No es necesario admitir WDS a través de una red de distribución inalámbrica que alimenta las torres desde una ubicación de PoP de ISP.
• El costo de inversión se reduce considerablemente porque el gateway easyWISP y cloud4WISP reemplazan al NOC a un costo pequeño en relación con la inversión del NOC.
• Los costos operacionales se reducen, no hay costos operativos de NOC (renta de edificios, energía, respaldo, etc.), y no hay costo para los circuitos de backhaul que conectan la torre al NOC.
• La naturaleza distribuida del diseño de red es técnicamente simple en comparación con un diseño central construido alrededor de un Centro de Operaciones de Red (NOC).
• El tiempo de implementación y la generación de ingresos subsiguientes se acortan debido a la naturaleza plug-and-play de la tecnología easyWISP. El WISP requiere un sitio de torre conectado a Internet para iniciar su actividad.
• La solución easyWISP/cloud4WISP es completamente redundante. Eso significa que no hay ningún punto en la red en el que la falla desactive toda la red. En el caso de NOC, una falla detendrá el negocio de WISP. La falla de un controlador easyWISP causará la falla solo en el sitio de esa torre. La falla de cloud4WISP no afectará la operación de todos los controladores easyWISP en la red, ya que operan de manera autónoma al servicio cloud4WISP.
• El WISP tiene una gran flexibilidad para cambiar y expandir la red de suscriptores.
